城市路燈數量較大，點多面廣，運行周期長，路燈供電線路、電纜、路燈桿、燈源等設備時常會產生漏電現象，特別是在遇到暴雨、雷電、臺風、地震等自然災害時，道路積水、燈桿倒塌等因素都可能使路燈線纜漏電及燈桿帶電，最為嚴重的是由于路燈線路老化、安裝不規范等而導致的路燈線路漏電問題，路燈燈桿分布在城市的大街小巷，極易被人接觸，尤其雨天漏電更加危險。如果路燈監控設施不具備漏電防護措施，將會使城市照明系統存在著極大的安全隱患，增加了事故的可能性。城市路燈漏電預警與防護系統可實現對城市照明設施的7x24小時連續監測，使管理人員能夠準確掌握城市照明系統的在線監測數據和存在漏電安全隱患的線路，及時進行維護、檢修、應急處理，避免線路帶病運行，對于保證照明設施的安全運行具有很重要的作用。

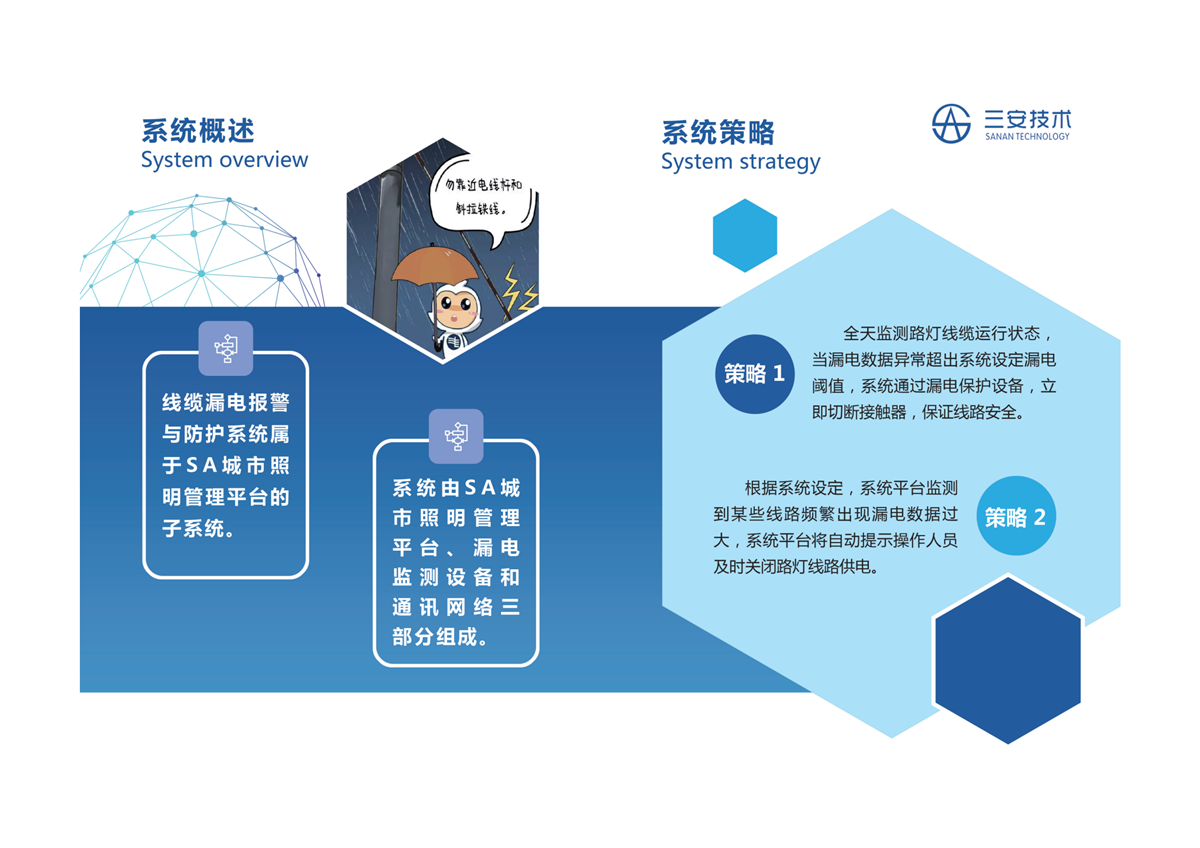

一、系統概述
路燈電纜漏電報警與防護系統屬于ＳＡ城市照明管理平臺的子系統。系統由ＳＡ城市照明管理平臺、漏電監測設備和通訊網絡三部分組成。系統在現場控制箱內安裝漏電監測設備（漏電檢測報警遠程終端、漏電防護設備、漏電流檢測傳感器），并通過4G與ＳＡ城市照明管理平臺系統進行通訊，實現對漏電線路的預警與防護管理。
二、系統策略
策略1
在城市照明管理平臺下建立路燈電纜漏電預警與防護子系統，系統24小時實時在線，全天候監測路燈線纜運行狀態，巡測路燈線路漏電電流數據，當漏電數據異?；蚱蟮那闆r，超出系統設定漏電閾值，系統通過漏電保護設備，立即切斷接觸器，保證線路安全。
策略2
根據系統設定，當系統平臺監測到某些線路頻繁出現漏電數據過大，接近漏電越限狀況，系統平臺將自動提示操作人員及時關閉路燈線路供電，以防出現漏電現象，防患于未然。
三、系統功能
1.智能漏電監測
系統24小時實時在線，全天候監測輸出線路漏電電流。
2. 智能漏電告警
系統發現漏電電流閾值超限時，即刻向監控中心及客戶端發送與推送報警信息。
3.智能漏電保護
當漏電電流閾值超限時，系統將一秒鐘內自動關閉該條線路電源，保證用電設施安全，避免產生人身傷害事故的發生。
4.遠程控制
系統可遠程預設漏電閾值、響應速度、自動分閘模式和告警模式，可根據需要遠程恢復或取消告警、合閘、分閘以及停運等模式。
5.漏電查詢
系統可實時生成線路的運行狀態記錄，保存于數據庫可供查詢；管理人員可以查看任意時段、任意線路的運行數據和任意時間節點上線路的運行狀態。
1.采用多級閾值報警
系統可設置監測線路的實時漏電報警電流閾值、線路漏電電流異常變化報警閾值。漏電電流越限檔位在30mA—500mA區間內，可根據線路情況選擇設定不同的漏電流動作數值。

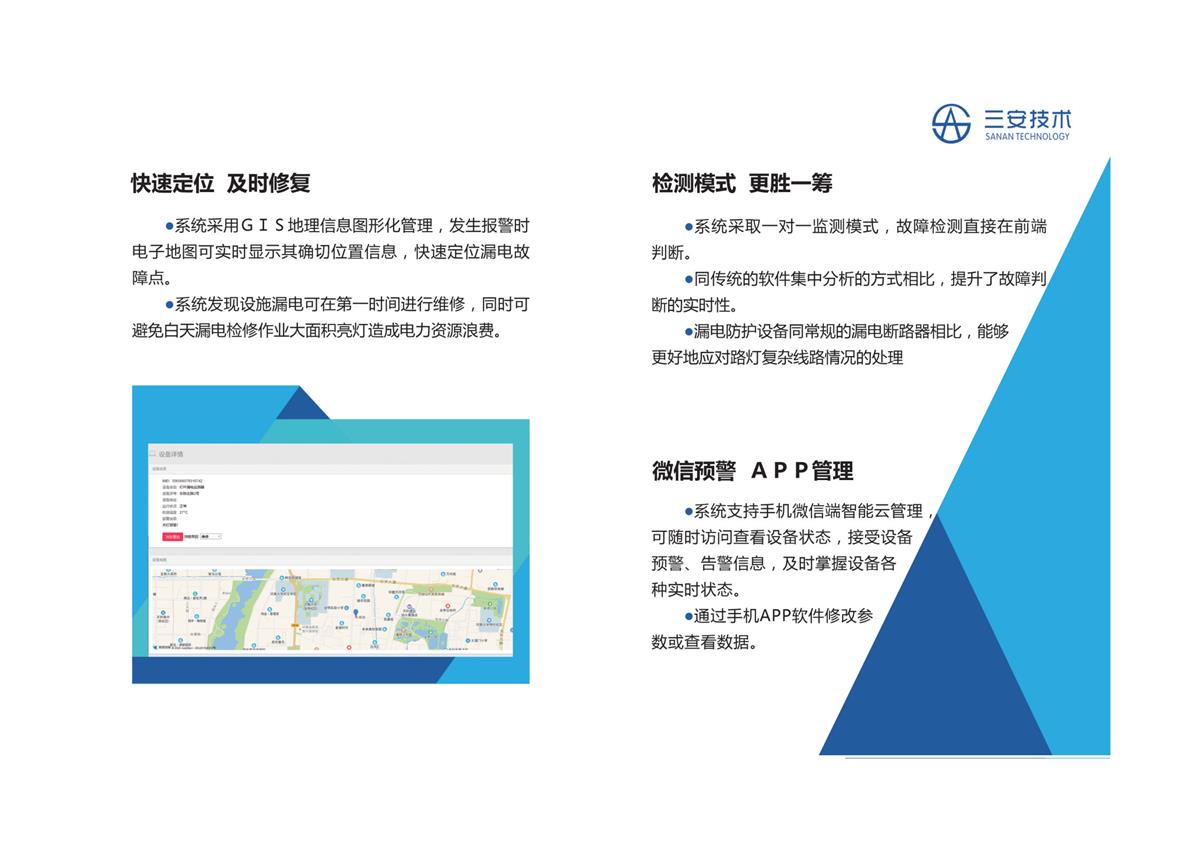

2.快速定位故障點
系統采用ＧＩＳ地理信息圖形化管理，可精確了解到監測點的漏電狀態，發生報警時電子地圖可實時顯示其確切位置信息，快速定位漏電故障點。
3.一對一實時防護
系統采取一對一監測模式，故障檢測直接在前端判斷，同傳統的軟件集中分析的方式相比，提升了故障判斷的實時性。系統所采用的漏電防護設備同常規的漏電斷路器比較，能夠較好地應對路燈復雜線路情況的處理。
4.微信預警與APP管理
系統支持手機微信端智能云管理，可隨時訪問查看設備狀態，接受設備預警、告警信息，及時掌握設備各種實時狀態；手機APP管理系統具備通過APP操作的功能，可通過手機APP軟件修改參數或查看數據。
5.提高設備維護效率
系統以自檢模式代替人工定期巡檢模式，發現設施漏電及時預警及時維修。同時，可避免白天漏電檢修作業大面積亮燈造成電力資源浪費。

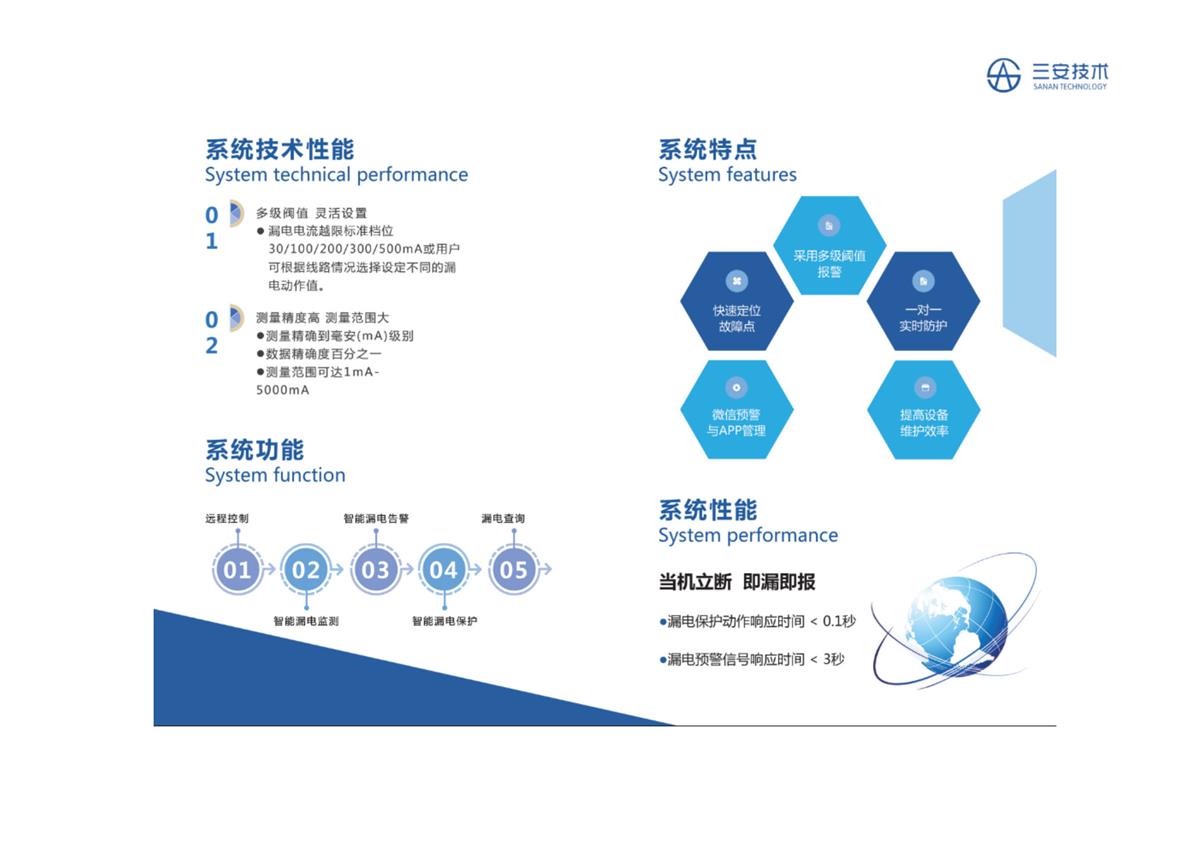

五、系統技術性能
1.漏電保護動作響應時間< 0.1S；
2.系統管理監控節點容量不少于9999個；
3.單點遠程通訊響應時間< 8S；
4.系統數據查詢響應時間< 5S；
5.系統報警可接收報警人數設置不少于20人；
6.用戶管理：三級權限控制；
7.控制響應速度：單點控制，終端收到指令3秒內執行；
8.監控半徑：有公網信號的地理位置皆可作為有效監控范圍；
9.歷史數據有效保存時間：硬盤空間允許的情況下，保留每年的歷史數據，當硬盤空間不夠時，可刪除最早的歷史數據；
10.網絡查詢支持功能：互聯網上瀏覽監控數據、地圖、圖片等監控信息；
11.系統使用環境：winxp/win2003/win7/win8/win10。
